Handseilwinde – das sind die wichtigsten Kaufkriterien
Die Handseilwinde ist der beliebteste Helfer für das Heben und Ziehen von Lasten. Hier erfahren Sie, welche Modelle Sie auf dem Markt erwarten und erhalten einen Überblick über mögliche Einsatzmöglichkeiten sowie über Hinweise zur Funktion und Bedienung einer Handseilwinde.
Was ist eine Handseilwinde?
- Die Handwinde ist ein robuster Helfer im Alltag und überzeugt mit ihrer verblüffenden Vielseitigkeit.
- Eine Elektronik oder ein Motor ist hier nicht vorhanden. Die Handseilwinde setzt alleine auf die Muskelkraft des Anwenders und findet daher in einem kompakten Gehäuse Platz.
- Die Handseilwinden wiegen nicht viel und bieten damit Vorteile beim Transport. Wer Baumstämme, das kleine Hobbyboot oder andere schwere Lasten bewegen möchte, sollte auf die praktischen Handseilwinden nicht verzichten.
- Die Seilwinde wird manuell betrieben, wie es bei Hebelzügen und Kettenzügen der Fall ist.
Bestandteile einer manuellen Seilwinde
Eine Handseilwinde ist mechanisch und besteht dabei im Wesentlichen aus drei Teilen. Dazu gehören:
- Handseilwinden-Kurbel
- Handseilwinden-Seil (oder Gurt)
- Seilwinden-Trommel
Einsatzgebiete
Folgende Tabelle zeigt Ihnen die häufigsten Einsatzbereiche für die Handseilwinde:
-
Industrie & Werkstatt: Der Einsatz einer Handseilwinde in der Industrie oder Werkstatt erfolgt häufig im Zusammenhang mit dem Aufbau von Gerätschaften, Maschinen oder Gerüsten oder dem Hieven schwerer Lasten auf den Arbeitstisch oder die Werkbank.
-
Forstwirtschaft: Die Handseilwinde im Forst dient häufig dem Bergen von Fahrzeugen, die zum Beispiel in schlammigem Boden stecken geblieben sind. Zudem unterstützen sie beim Ziehen und Aufrichten von Baumstämmen oder beim Abtransport gefällter Bäume. Im Bereich der Jagd erweisen sie sich nützlich für verschiedene Revierarbeiten, wie das Aufstellen von Hochsitzen oder das Bergen eines Futterfloßes.
-
Bootsport: Mit der Handseilwinde lassen sich Boote mit relativ geringem Aufwand aus dem Wasser ziehen. Ebenfalls ünterstützend ist die Handwinde für das Lichten des Ankers.
-
Auto & Wohnwagen: Wenn das Schieben alleine nicht mehr ausreicht, lassen sich Autos und Wohnwagen auch mit der Handseilwinde manövrieren. Das ist nützlich, um Steigungen zu überwinden, und überall dort, wo das Fahrzeug hängen bleiben kann. Wer mit dem Wohnwagen in den Urlaub fährt, sollte zur Sicherheit daher immer eine Handseilwinde für Wohnwagen mitnehmen.
Wichtig: Vor dem Einsatz der Handseilwinde gilt es unbedingt zu überprüfen, ob die Trag-/Zugkraft ausreichend ist.
Modelle & Features
Bei Handseilwinden gibt es unterschiedliche Modelle und verschiedene Features, mit denen die Seilwinden ausgestattet sein können und über die Sie vor dem Kauf einer Handseilwinde Bescheid wissen sollten.
Modelle
Bei den Handseilwinden unterscheidet man die folgenden drei Modelle:
-
Wandseilwinde: Handelt es sich um eine Handseilwinde für die Wandmontage, ist von einer Wandseilwinde die Rede. Diese Modelle sind für eine ortsfeste Montage in Gebäuden vorgesehen.
-
Konsolenseilwinde: Diese Seilwinden sind für die Konsolenbefestigung vorgesehen. Sie eignen sich vor allem für das Heben und Senken von Lasten.
-
Kompaktseilwinde: Die Kompaktseilwinden stellen in sich geschlossene Einheiten dar und erweisen sich damit in der Praxis als sehr wartungsarm. Nützlich sind diese Seilwinden zum Beispiel für den Aufbau auf Fahrzeugen und Anhängern.
Features
Mechanische Seilwinden können beispielsweise mit unterschiedlichem Material ausgestattet sein, wie beispielsweise mit einem Seil aus Stahl oder einem Gurt anstelle des Seils.
-

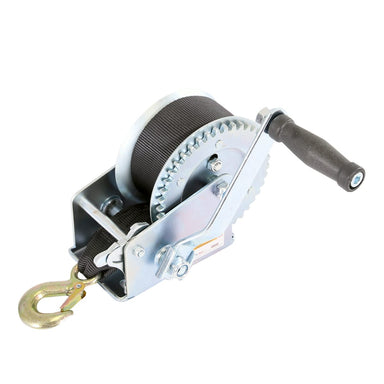

Gurtwinde: Die Handwinde mit Gurtband setzt auf einen Gurt statt auf ein Seil. Gurte besitzen eine besonders hohe Festigkeit; zudem besteht bei einem flachen Gurt nicht die Gefahr, dass sich ein Seil in das zu bewegende Objekt schneidet.
-
Bremse: Dank Bremse lässt sich der Zug über das Seil jederzeit abbremsen. Das erlaubt eine bessere Kontrolle und macht die Verwendung sicherer. Profis bevorzugen die Handseilwinde mit Lastdruckbremse. Beim Loslassen der Handkurbel aktiviert sich automatisch die Lastdruckbremse (Rücklaufsperre). In der DGUV Vorschrift 54 für Winden, Hub- und Zuggeräte §14 (Bremseinrichtung) finden sich entsprechende Regelungen zu einer solchen Sicherheitseinrichtung.
-
Freilauf: Die Handseilwinde mit Freilauf rollt von alleine ab. Das wird auch als Abrollautomatik bezeichnet. Per Kupplung wird die Trommel vom Antrieb getrennt, das Seil lässt sich schneller herausziehen.
-
Ratsche/Kurbel: Eine Handseilwinde mit Ratsche ist nützlich in Umgebungen, wo das Durchdrehen der Handkurbel nicht möglich ist.
-
Umlenkrolle: Die Handseilwinde mit Umlenkrolle erlaubt eine Änderung der Ziehrichtung. Das ist vorteilhaft, wenn das Seil um bestimmte Objekte herumgelenkt werden muss.
Vertikales oder horizontales Ziehen: Objekte lassen sich mit der Seilwinde in der horizontalen Ebene ziehen oder in vertikaler Richtung heben und senken. Beim horizontalen Ziehen ist von Zugwinden die Rede, beim vertikalen Hub von Hubwinden. Wird die Handseilwinde vertikal eingesetzt, erfolgt der Hub zumeist nicht senkrecht, sondern über eine schiefe Bahn.
Merkmale einer Handseilwinde
Tragkraft
Die Tragkraft gibt an, welche Lasten sich maximal bewegen lassen. Hierbei handelt es sich um eines der wichtigsten Auswahlkriterien. Unsere Handseilwinden erhalten Sie mit einer Tragkraft von mindestens 270 kg bis 1.130 kg bei uns im Shop!
Materialien
Handseilwinden werden aus Materialien, wie Stahl oder Edelstahl gefertigt. Hier ergibt sich die beste Stabilität zu einem angemessenen Preis. Das Seil kann dabei aus Kunststoff, aus Gurt oder aus Stahl bestehen. Für den industriellen Einsatz sind jedoch nur Seilwinden mit Drahtseil zulässig.
-
Gehäuse: Eine Handseilwinde aus Edelstahl überzeugt mit einer hohen Witterungsbeständigkeit. Eine solche Handseilwinde ist rostfrei. Ist die Handseilwinde verzinkt, verhalten sich auch Gehäuse aus nicht-edlem Stahl korrosionsbeständig.
-
Seil: Stahlseile sind nicht nur widerstandsfähig, verschleißarm und langlebig. Sie sind auch unempfindlich gegen UV-Licht, Chemikalien, Lösungsmittel und Mineralöle. Der Seilwindengurt besteht hingegen aus Kunststoff und überzeugt ebenso mit seiner Langlebigkeit, wie das Drahtseil und wird robust gefertigt. Eine Handseilwinde aus Nylon hat Sicherheitsvorteile: Reißt das Seil, entwickelt sich dieses – anders als ein Stahlseil – nicht zu einem gefährlichen Geschoss.
Interessanter Fakt: Für den industriellen Gebrauch sind nur Handseilwinden mit einem Stahlseil zulässig.
Einsatzgebiete von Stahlseilwinden
Stahlwinden werden zum Beispiel in folgenden Branchen oder auch Situationen eingesetzt und verwendet:
-
Industrie und Werkstatt: Stahlwinden werden hier oft für den Aufbau von Gerätschaften, Maschinen und Gerüsten verwendet oder für das Bewegen schwerer Lasten auf den Arbeitstisch oder die Werkbank.
-
Forstwirtschaft: Häuftig verwendet für das Bergen von Fahrzeugen oder das Ziehen, Aufrichten oder Abtransportieren von Bäumen. Handseilwinden werden jedoch auch für Revierarbeiten genutzt, wie z.B. das Aufstellen von Hochsitzen.
-
Bootsport: Die manuelle Seilwinde findet hier ihren Einsatz für das Lichten des Ankers und das leichte Herausziehen des Bootes aus dem Wasser.
-
Auto und Wohnwagen: Stahlwinden eigenen sich für das Überwinden von Steigungen und anderen Situationen in denen ein Auto oder ein Wohnwagen hängen bleiben könnte oder für das Bewegen von Auto oder Wohnwagen, wenn Schieben nicht ausreicht.
Die Kapazität - also die maximale Tragkraft - einer Stahlseilwinde ist eines der wichtigsten Auswahlkriterien. Bei uns im Shop finden Sie Stahlseilwinden mit einer Kapazität von 270 kg bis zu 1130 kg mit jeweils unterschiedlichen Seillängen: 7 m, 9 m oder 10 m.
Kauf von gebrauchten Stahlseilwinden
Stahlwinden sollten nicht gebraucht gekauft werden, da Schäden vor allem am Seil oftmals nicht sofort ersichtlich sind. Entscheiden Sie sich dennoch für eine gebrauchte Stahlwinde, beachten Sie Folgendes:
- Kaufen Sie nur gebrauchte Stahlwinden, die kein beschädigtes Gehäuse haben oder keine Verschmutzungen oder Rostflecken aufweisen
- Tauschen Sie auf jeden Fall das gebrauchte Seil gegen ein Neues aus, da es sich hierbei um ein Verschleißteil handelt.
Seilänge
Hand-Seilwinden lassen sich nach der Länge des Seils bzw. des Gurtes unterscheiden. Je nach Modell erhalten Sie bei Pallit.de Handwinden mit einer Länge von 5 m, 6,5 m, 7 m, 9 m oder 10 m.
Hinweise zur Anschaffung
Neukauf: Der Neukauf einer Handseilwinde bietet den Vorteil, dass Sie garantiert ein neuwertiges Seil erhalten. Zudem haben Sie die volle Kontrolle über die Ausstattung der Seilwinde. Die Handseilwinden-Preise liegen bei etwa 15 bis 50 Euro.
Gebrauchtkauf: Ist die Handseilwinde gebraucht, lassen sich durchaus bis zu 50 Prozent sparen. Dennoch sollte vom Gebrauchtkauf abgeraten werden, weil nicht deutlich hervor geht, welche verborgenen Schäden eine solche Handseilwinde eventuell aufweist. Auch kleine Knicke im Seil sind häufig nicht leicht zu erkennen und könnten später zu einem Riss führen. Im Falle des Gebrauchtkaufs ist darauf zu achten, dass nur das Gehäuse gebraucht ist. Das Seil sollten Sie durch ein Neues ersetzen, da es sich hierbei um ein Verschleißteil handelt.
Mieten & Leasing: Die Miete ist sinnvoll, wenn ein Einsatz über einen kurzen Überbrückungszeitraum hinweg geplant ist. Langfristig ist diese Option zu teuer. Es besteht auch die Möglichkeit eine Handseilwinde zu leasen und diese am Ende der Laufzeit für den Restwert zu kaufen. Allerdings lohnt sich diese Option zumeist nicht, da ein stationärer Einsatz die Regel ist und der Anschaffungspreis ohnehin gering ausfällt.
Handhabung & Aufbau einer Handseilwinde
Funktionsweise
Wer mit einer Handseilwinde heben und senken möchte, benötigt ein wenig Kraft, da die Seilwinde, anders als bei elektrischen Seilzügen, per Hand betrieben wird. Die Seile sind auf einer zylindrischen Trommel aufgewickelt. Daher stammt auch die Bezeichnung Trommelwinde. Der Antrieb einer Seilwinde erfolgt mechanisch und damit per Muskelkraft, alternativ elektrisch oder hydraulisch bei hochwertiger ausgestatteten Modellen.
Aufbau
Der Aufbau einer Seilwinde besteht aus einem Gehäuse, einem Seil, einer Trommel und einem Antrieb sowie einem Hebel für die Kraftübertragung. Eine Seilwinden-CAD-Zeichnung gibt Aufschluss darüber, wie groß das Gehäuse ist und wie dessen exakte Dimensionierung aussieht.
Bedienungsanleitung
Die Seilwinde wird mechanisch betrieben, also per Hand. Für die sichere und verletzungsfreie Nutzung der Winde müssen folgende Schritte in der Bedienung eingehalten werden:
- Stellen Sie den Ratschenhebel in die obere Position und wickeln Sie das Seil ab, indem Sie die Handkurbel gegen den Uhrzeigersinn drehen. Die Ratsche wird laut klicken.
- Die Last, die Sie ziehen wollen, am Haken befestigen.
- Stellen Sie nun den Ratschenhebel in die untere Position. Durch drehen der Handkurbel im Uhrzeigersinn können Sie die Last ziehen. Wieder muss die Ratsche laut klicken.
Wichtig: Versichern Sie sich, dass sich der Ratschenhebel in der unteren Position befindet und die Last sicher hält. Erst dann lassen Sie die Handkurbel los.
In der Handseilwinden-Bedienungsanleitung und im Handseilwinden-Datenblatt finden Sie weiterhin viele wichtige Informationen, beispielsweise in Bezug auf die maximale Tragkraft oder die zur Verfügung stehende Länge des Seils. In der Handseilwinden-Anleitung finden Sie im Falle der Wand- und Konsolenwinden Informationen zur Montage.
Reparatur & Sicherheit
Reparatur & Wartung
Muss eine Seilwinde mechanisch repariert werden, lässt sich diese Arbeit durchaus in Eigenregie erledigen. Das ist zum Beispiel dann der Fall, wenn Sie das Seil auswechseln möchten. Mechanische Beschädigungen hingegen sollte der Hersteller oder Profi ausbessern.
Drahtseil tauschen: Um ein korrektes Aufwickeln des Drahtseils zu gewährleisten, muss das Seil unter Zugspannung stehen. Hierfür ist es ausreichend, wenn Sie während des Aus- und Einziehens am Haken ziehen. Wird das Drahtseil nicht korrekt aufgewickelt, ist die Funktionsweise der Handseilwinde beeinträchtigt.
Verfügen Sie über keine entsprechenden Kenntnisse in der Reparatur von Handseilwinden, sollten Sie diese Arbeit aus Sicherheitsgründen autorisierten Fachleuten oder erfahrenen Technikern überlassen. Überprüfen Sie die manuelle Seilwinde regelmäßig. Somit lassen sich frühzeitig Mängel und Defekte am Gehäuse und am Seil oder Gurt erkennen und beseitigen.
Wann ist der Austausch des Seils oder Gurtes erforderlich?
- Knicke oder Risse im Seil
- Schnitte oder Scheuerstellen am Gurt
- Verformungen am Seil oder Gurt durch Wärmeeinflüsse
- Beschädigung durch Einflüsse von aggressiven oder schädlichen Stoffen am Gurt
- Ermüdungserscheinungen durch Alterung
Sicherheit
Montage der Handseilwinde: Die Handseilwinde muss korrekt befestigt werden. Sie muss an stabilen Tragpunkten mit Schrauben mit Unterlegscheiben befestigt werden. Montieren Sie die Winde auf sicherem Untergrund und achten Sie auf genügend Platz zum Drehen der Kurbel. Beachten Sie auch, dass die Seilwinde gerade montiert wird, da sich der Gurt/das Seil sonst schief gewickelt. Das entsprechende Befestigungsmaterial liefern die Hersteller in der Regel gleich mit.
Zu beachten!: Erst nachdem Sie die Handkurbel und die Seilwinde ordnungsgemäß montiert haben, dürfen Sie das Gerät in Betrieb nehmen.
UVV-Prüfung: Eine UVV-Prüfung der Seilwinde muss einmal jährlich durchgeführt werden, um ihre Funktionsfähigkeit festzustellen und um die Sicherheit des Unternehmens inklusive aller Mitarbeiter zu garantieren. Bei dieser Sichtprüfung wird zum Beispiel festgestellt, ob das Seil Defekte, wie Risse oder Knicke, Verschmutzungen oder Ermüdungserscheinungen durch Alterung aufweist.
Sonstige Fragen
Welche Handseilwinde für meinen Einsatz?
Die geeignete Handseilwinde ist von Ihrem geplanten Einsatzzweck abhängig. Dabei spielen neben maximaler Traglast und Seillänge auch Stabilität und Handhabung eine wichtige Rolle in Ihrer Kaufentscheidung. Bei Pallit erhalten Sie eine große Auswahl an stabilen und extrem einfach zu bedienende Handseilwinden für ein sicheres Bewegen.
Wie schwer heben Handseilwinden?
Je nach Modell ziehen und heben Handseilwinden von Pallit Lasten von 270 kg bis zu maximal 1500 kg.
Wie funktioniert eine Handseilwinde?
Ein Drahtseil oder ein Gurt mit Befestigungshaken wird an der Last eingehakt. Das Seil wird mithilfe einer Handkurbel über eine Trommel gewickelt und die Last wird bewegt. Angetrieben wird die Seiltrommel mechanisch – also per Hand. Beim Loslassen der Kurbel greift umgehend die Rücklaufsperre.
Wo werden Handwinden verwendet?
Die Verwendungszwecke von Handseilwinden sind vielfältig. Sie kommen dann zum Einsatz, wenn es darum geht, schwere Lasten heranzuziehen, zu heben oder zu senken. Beispiele hierfür sind: Werkstätten, Forstwirtschaft, Bootsport, Baustellen sowie für private Einsätze.
Synonyme für Handseilwinden?
Handseilwinden werden auch als Seilwinde manuell, Seilwinde für die Hand, Gurtwinde, mechanische Seilwinde oder, je nach ihrer Funktion, als Bootswinde oder Forstwinde bezeichnet.
